立式单管型长轴液下泵

字号:T |T
作者:[长沙水泵厂家湖南立佳长沙水泵厂公司中开泵节能技术部] 人气: 发表时间:2019/4/24
立式单管型长轴液下泵

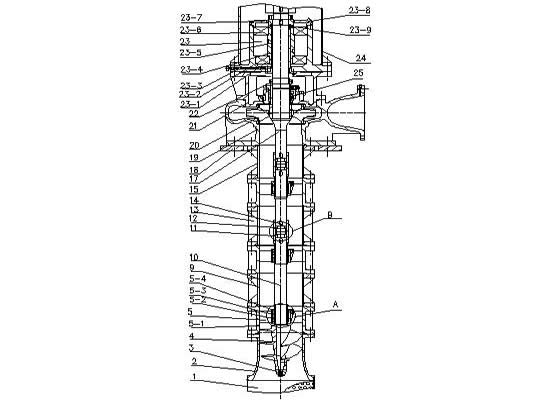

 立式单管型长轴液下泵,包括进水滤网、泵座、泵体、所述的泵体下面设置有上连接管、中连接管、滑动轴承座、下连接管、滑动轴承座,泵座上面设置有泵体,泵体从下至上设置有泵盖、轴承组件、电机座、电机,电机通过联轴器与上传动轴连接,上传动轴与中间传动轴连接,中间传动轴与下传动轴连接,传动轴与传动轴之间通过卡环连接,卡环和两个传动轴外圈设置有套筒;下传动轴下端的滑动轴承组件下面设置有诱导轮和导流冒;泵体内上传动轴上设置有叶轮和机械密封。本发明结构合理,拆卸方便,提高了产品质量,减少了泵运行时的轴向力和振动,提高了泵的使用寿命。广泛应用于治金、采矿、化工、造纸、自来水、热电站锅炉循环水领域。


单管型长轴液下泵要求: 1.长轴液下泵,包括进水滤网、泵座、泵体、所述的泵体下面从上至下设置有上连接管、滑动轴承座、中连接管、滑动轴承座、下连接管、滑动轴承座,其特征在于:所述的泵座上面设置有泵体,泵体从下至上面依次设置有泵盖、轴承组件、电机座、电机,电机通过联轴器与上传动轴连接,上传动轴与中间传动轴连接,中间传动轴与下传动轴连接,传动轴与传动轴之间通过卡环连接,卡环和两个传动轴外圈设置有套筒;中间传动轴和下传动轴的上下端均设置有滑动轴承组件;下传动轴下端的滑动轴承组件下面设置有诱导轮和导流冒,所述的诱导轮是螺旋叶片结构,导流冒通过螺钉固定在下传动轴下端;所述的泵体内上传动轴上设置有叶轮和机械密封;所述的轴承组件包括推力球轴承、轴承座、封油套、推力头、深沟球轴承、轴承压盖;所述的轴承座底面通过螺钉固定有封油套,封油套外圈套有推力头,推力头下端设置有推力球轴承,上端设置有深沟球轴承,轴承座上端面设置有轴承压盖,在轴承座上推力球轴承与深沟球轴承之间设置有油位计;所述的推力头上沿外圆周分布有轴向的矩形螺旋槽,推力头上端深沟球轴承上方设置有径向甩油孔;所述的电机座采用材料为铸铁;所述的滑动轴承组件,包括滑动轴承座、滑动轴承、滑动轴承内套、滑动轴承压盖,所述的滑动轴承座内设置有滑动轴承,滑动轴承内设置有滑动轴承内套,滑动轴承座上端面设置有滑动轴承压盖;所述的传动轴与传动轴连接端加工有凹槽;所述的卡环设置成剖分式,卡环内腔设置有凹槽;卡环内腔凹槽将相连接的两个传动轴卡在一起;所述的套筒下端面与滑动轴承内套上端面相接触;所述的轴承座下底面设置有放油口;所述的轴承压盖上斜向设置有加油口。
