一种水池池顶立式长轴液下泵基础结构

字号:T |T
作者:[长沙水泵厂家湖南立佳长沙水泵厂公司中开泵节能技术部] 人气: 发表时间:2019/4/24
一种水池池顶立式长轴液下泵基础结构

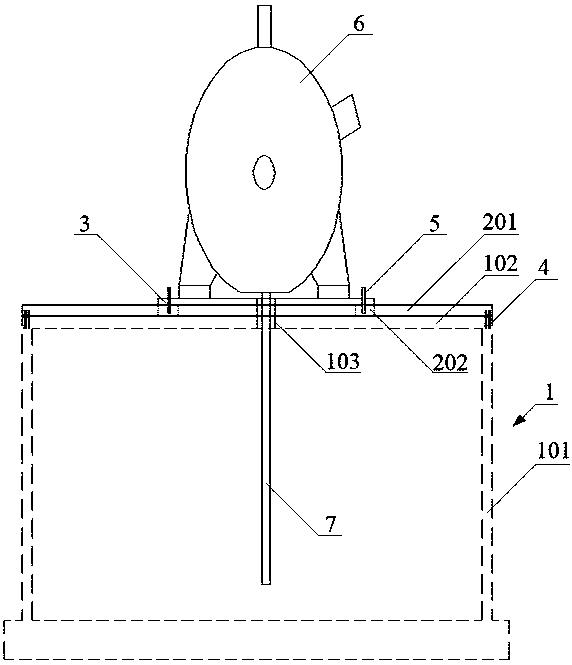

 一种水池池顶立式长轴液下泵基础结构,其不同之处在于:其包括水池本体、支撑钢梁、泵底板,水池本体包括两组竖直相对设置围成方形结构的池壁板、水平设于池壁板顶端的池顶板,池顶板上设有第一开孔;支撑钢梁包括两个并排设于池顶板上方且其两端沿水平方向延伸的横向钢梁、两个并排设于横向钢梁之间且其两端连接于横向钢梁内侧的纵向钢梁,横向钢梁两端通过第一固定件穿过池顶板固定于池壁板顶部;泵底板通过第二固定件固定于支撑钢梁顶部用于支撑长轴液下泵,泵底板上与第一开孔对应位置处设有第二开孔。本种水池池顶立式长轴液下泵基础结构稳固、施工简便、施工工期短。


水池池顶立式长轴液下泵基础结构要求: 1.一种水池池顶立式长轴液下泵基础结构,其特征在于,其包括:水池本体,所述水池本体包括:两组竖直相对设置围成方形结构的池壁板、水平设于池壁板顶端的池顶板,所述池顶板上设有第一开孔;支撑钢梁,所述支撑钢梁包括:两个并排设于所述池顶板上方且其两端沿水平方向延伸的横向钢梁、两个并排设于横向钢梁之间且其两端连接于横向钢梁内侧的纵向钢梁,所述横向钢梁两端通过第一固定件穿过池顶板固定于池壁板顶部;泵底板,所述泵底板通过第二固定件固定于支撑钢梁顶部用于支撑立式长轴液下泵,所述泵底板上与第一开孔对应位置处设有第二开孔。
