立式长轴液下泵的连接装置

字号:T |T
作者:[长沙水泵厂家湖南立佳长沙水泵厂公司中开泵节能技术部] 人气: 发表时间:2019/4/24
立式长轴液下泵的连接装置

 立式长轴液下泵的连接装置,是由电机连接套,轴向间隙调节装置,泵轴连接套所组成。电机轴上设置有电机连接套;在泵轴的上顶端设置有外螺纹,轴向间隙调节装置的内腔也设置有相应的内螺纹,在轴向间隙调节装置的表面上设置有若干个通孔,用于螺栓将电机连接套、轴向间隙调节装置、泵轴连接套的联接。本立式长轴液下泵的连接装置结构旋转轴向间隙调节装置,可以调整泵轴的上、下移动,保证叶轮在最佳间隙下运转,采用连接装置与电机连接套固定,可以最大限度地降低泵的轴向窜动和径向窜动,可以不采用导轴承,降低了成本,减小噪音,安装、维修方便,延长了使用寿命。

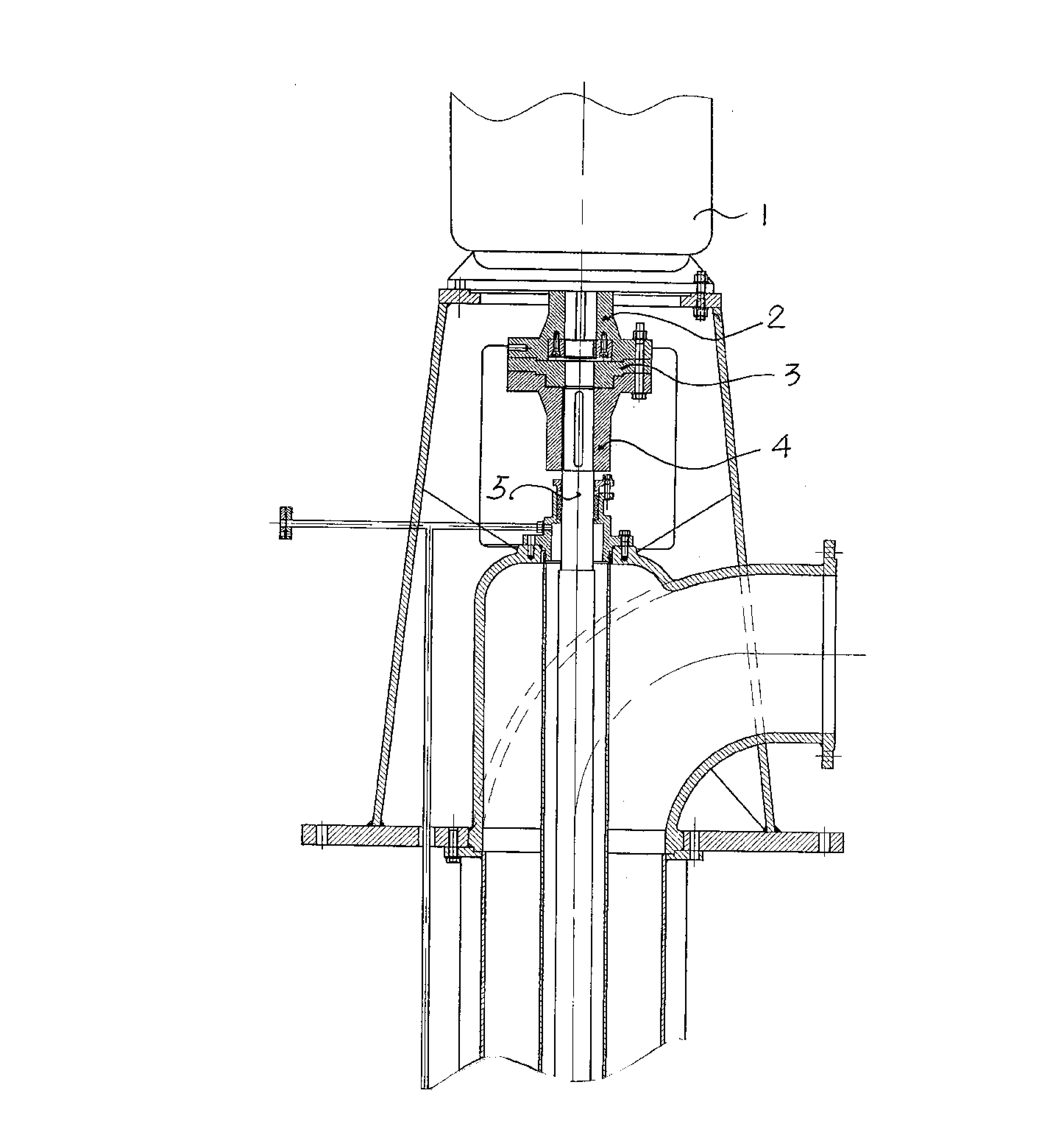

立式长轴液下泵的连接装置要求: 一种立式长轴液下泵的连接装置,是由电机连接套(2),轴向间隙调节装置(3),泵轴连接套(4)所组成,其特征在于:电机(1)轴上设置有电机连接套(2);在泵轴(5)的上顶端设置有外螺纹,轴向间隙调节装置(3)的内腔也设置有相应的内螺纹,在轴向间隙调节装置(3)的表面上设置有若干个通孔,用于螺栓将电机连接套(2)、轴向间隙调节装置(3)、泵轴连接套(4)的联接。
