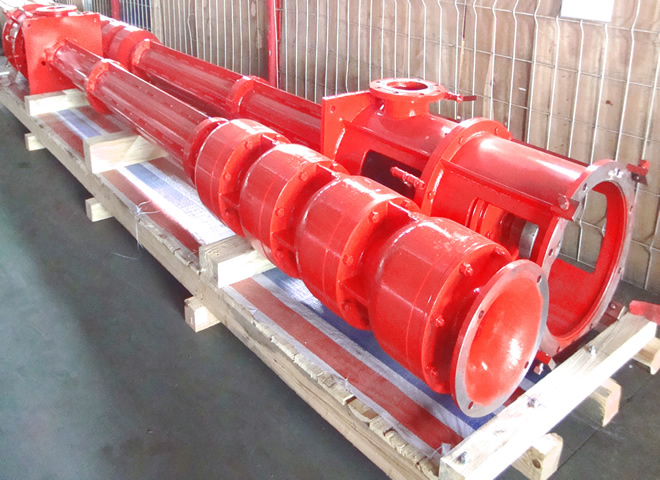

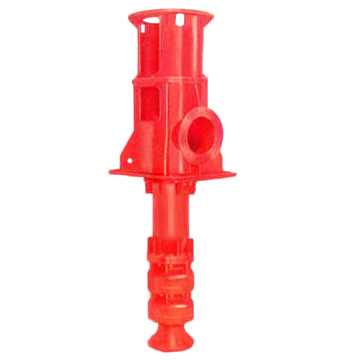

XBC/XBD型立式长轴消防泵

XBC/XBD型立式长轴消防泵系单吸、多级导叶式水泵，该产品根据变电站、油库、石油码头、石油钻井平台等重点防火单位缺乏大量自来水供应，占地面积小的特点，采用国内外优秀的水力模型和先进的结构设计理念开发，具有效率高、使用范围广、运转安全可靠、启动快速等特点。该水泵用于输送温度低于55℃的清水、海水。

性能范围
流量：10——400l/s
扬程：16——172m
消防专用立式长轴泵：XBC/XBD型立式长轴消防泵型号说明
XB D 16 / 160 - A
            XB--立式长轴消防泵
            D--驱动设备标志（D为电动机，C为柴油机）
            16--设计出口压力（0.1MPa的倍数值）
            160--设计流量（l/s）
            A--叶轮切割标记
消防专用立式长轴泵：XBC/XBD型立式长轴消防泵结构特点
XBC/XBD型立式长轴消防泵的吸入口垂直向下，出口水平，免抽真空启动；从电机或直角齿轮箱端俯视，水泵转子部件逆时针方向旋转，主要特点有：
1、安装方法：
一般水泵机组安装在同一基础层上。
2、出水口位置：
       一般情况下，出水口位于基础层之上，如用户需要也可位于基础层之下。
3、轴向推力的承受方式：
 1）、水泵采用普通立式电机驱动时，水泵转子重量及轴向推力由装在水泵上部的推力轴承承受。
2）、水泵采用带推力轴承的立式电机驱动时，水泵转子的重量及轴向推力由电机内的推力轴承承受。
3）、水泵采用直角齿轮箱传动时，水泵转子的重量及轴向推力由装在直角齿轮箱内的推力轴承承受。
4、导轴承的润滑方式：
自润滑：若水泵所输送的介质为清洁的液体，导轴承可直接利用输送的介质进行润滑。
外接压力水润滑：若水泵所输送的介质中含有少量杂质，则需要从外部接入清洁的压力水来润滑（水泵带自闭式密封系统，水泵停机后，自闭式密封系统可防止杂质进入导轴承）。
5、推力轴承的润滑：
推力轴承一般采用稀油润滑（小型泵也可采用油脂润滑）。轴承体外部可设置冷却夹套，通以冷却水冷却油温。
6、水泵及电机联轴器：
    弹性联轴器：若轴向推力由水泵承受，则水泵与电机采用弹性联轴器联接。
刚性联轴器：若轴向推力由电机承受，则水泵与电机采用刚性联轴器联接。
7、配用动力：
   1）、配用普通立式电机直联驱动。
   2）、配用带推力轴承的立式电机直联驱动。
   3）、配用柴油机通过直角齿轮箱变速驱动。
   4）、配用卧式高速电机通过直角齿轮箱变速驱动。

主要部件材质表
